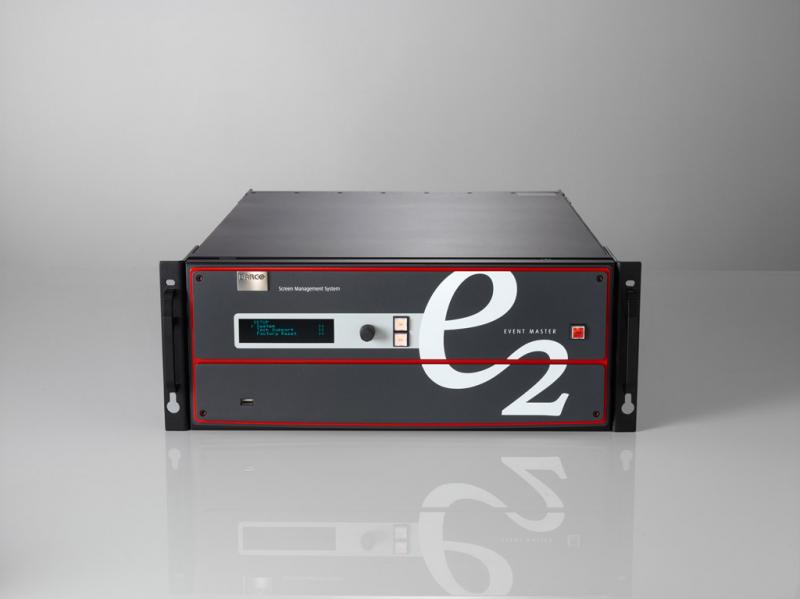

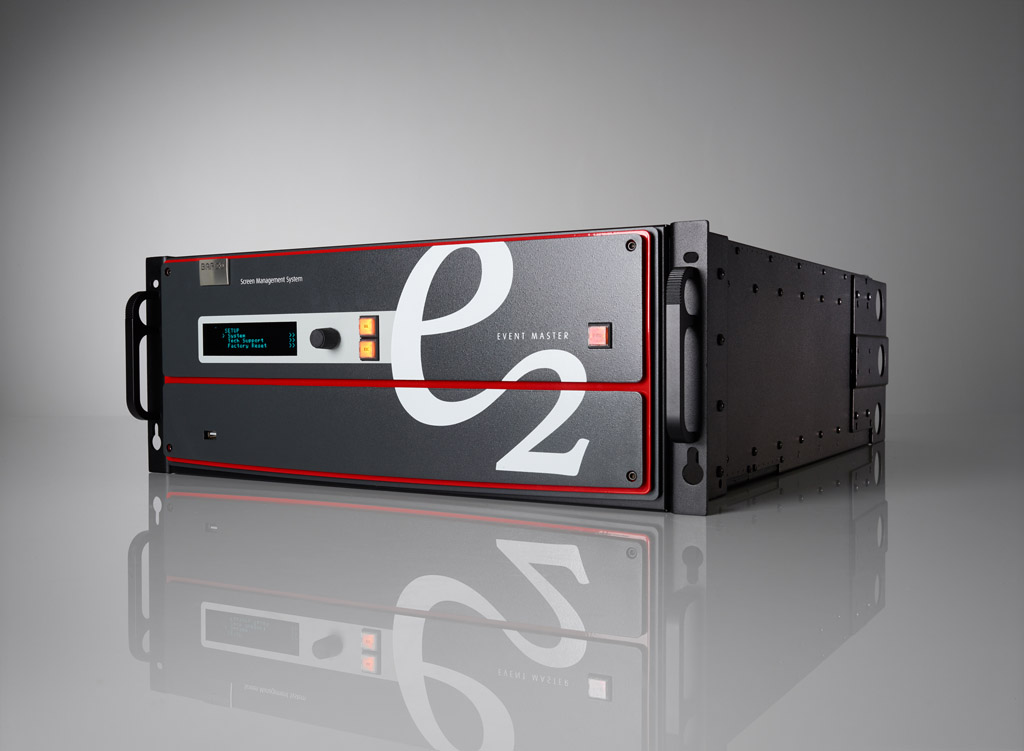

Версия E2 VR — это ответ на рост объемов 3D стереосодержимого формата 4K. E2 VR добавляет возможности 3D стерео к портфелю продуктов Event Master, приобретая в свою очередь беспрецедентную производительность, расширяемость и надежность семейства продуктов Event Master. Объединить несколько стерео 3D и моно изображений на одном или нескольких дисплеях с высоким разрешением никогда не было так просто.
Оригинальный вход и выход 4K
За счет оригинального входа и выхода 4K система E2 VR позволяет добиться впечатляющих результатов обработки пикселей. При использовании оригинальных или масштабируемых входов, двух или четырех разъемов эта система, совместимая с HDCP, способна справиться с любой задачей. Наличие 28 входов и 14 выходов (восемь PGM, две платы многоэкранной визуализации, четыре масштабируемых вспомогательных выхода) делает систему E2 VR полновесным центром управления презентацией, оснащенным восемью независимыми PIP-микшерами и специальной платой многоэкранной визуализации. Благодаря модульной конструкции шасси его можно легко расширить и добавить дополнительные выходы, кроме имеющихся восьми, без дополнительной внешней обработки и прокладки кабелей для распределения сигнала. А поскольку эти входы и слои тоже можно расширить, система E2 VR готова для будущего управления составным экраном, создаваемым группой, включающей до 32 проекторов 4K. Кроме того, возможность обрабатывать до 12 битов на цвет позволяет рассмотреть в изображениях больше подробностей.
Простота обслуживания и управления
Модель E2 VR оснащена понятным межплатформенным интерфейсом пользователя, обеспечивающим эргономичную работу с сенсорным экраном. Предварительные настройки сохраняются на шасси, поэтому можно легко управлять сторонними системами. Одновременно управление системой могут осуществлять несколько пользователей, а за счет API сторонние разработчики могут создавать собственные программы и интерфейсы. Малое время задержки обработки и быстрое переключение гарантируют прямую экранную реакцию на ваши действия. Благодаря модульной конструкции пользователи могут легко добавить новую плату входов или выходов для совместимости с интерфейсами сигналов, которые будут использоваться в будущем. Модульная конструкция также значительно упрощает обслуживание, поскольку в случае повреждения пользователь может легко заменить неисправную плату входов или выходов без необходимости замены или отправки в сервисный центр всего блока.
Слои, слои, слои
E2 VR обеспечивает чрезвычайно гибкую систему управления слоями. E2 VR начинает с вывода высококачественного, в полном разрешении, немасштабируемого фонового слоя, разрешение которого такое же, как и у целевого экрана. В этом немасштабируемом смешивающем фоновом слое какие-либо содержательные масштабирующие слои не используются. Всего доступны 32 HD-слоя, при этом в E2 VR можно настроить конфигурацию слоев под любые особенности вашего приложения. Слои обеспечивают создание эффектов “картинка в картинке” и могут быть настроены под разрешения HD, Dual Link (2560x1600 или 3840x1200 макс.) или 4K. Каждая область назначения получает свои слои, и, таким образом, вы точно знаете, сколько ресурсов доступно. Можно также настроить слои как единичные слои с резким монтажным переходом либо объединить два преобразователя разрешения для создания смешивающего слоя. Каждая область назначения может поддерживать сочетание микшеров, единичных слоев, режим “картинка в картинке”, эффекты искажения и различные размеры слоев — все это используется для создания единой композиции на экране.
E2 VR Jr
Обеспечивая такие же производительность и функции, как E2 VR, модель E2 VR Jr идеально подходит для областей, где не требуется полная мощь “старшего брата” E2 VR. E2 VR способен расти вместе с вашими потребностями, так что вы можете в любой момент легко обновить E2 VR Jr до полностью загруженной системы E2 VR. Просто купите и установите в вашу систему дополнительные платы.
Особенности
Входы:
8 разъемов для плат входов с поддержкой разрешения до 4K на разъем.В каждый разъем для плат можно установить 4 входа HD, 2 входа 2560 x 1600 или 1 вход 4K.
Плата входов HDMI/DisplayPort
• 2 разъема HDMI 1.4• 2 разъема DisplayPort 1.1
Плата входов Dual Link DVI
• 2 разъема Dual Link DVI-DПлата входов 6G SDI
• 4 разъема BNC с поддержкой 6G SDIВход Genlock
• 2 разъема BNC (вход и замкнутый выход)• Поддержка сигналов черного поля и трехуровневых аналоговых сигналов
В конфигурации для проката устанавливаются 2 платы 6GSDI, 2 платы DVI, 4 платы HDMI/DP
Выходы
3 разъема для плат выходов для выходов PGM и Aux с поддержкой разрешения до 4K на разъем.Плата выходов HDMI
• 4x HDMI 1.4Плата выходов 6G SDI
• 4 разъема BNC с поддержкой 6G SDI1 разъем платы многоэкранной визуализации
Плата многоэкранной визуализации HDMI
• 4 разъема HDMI 1.4В конфигурации для проката устанавливаются:
• 14 выходов на 4 платах выходов ◦ До 3 выходов 4K — каждая плата выходов поддерживает выход до 4K при 60 кадр./сек
◦ 4 разъема SD/HD/3G SDI (с поддержкой 6G-режима)
◦ 8 x HDMI 1.4 (не более 297 Мпикс/с)
◦ 2 x HDMI 1.4 для платы многоэкранной визуализации (не более 297 Мпикс/с)
• Восемь (8) программируемых выходов с возможностью настройки в качестве отдельных экранов или экранных панелей плиточного/смешанного типа ◦ Возможность выбора от 8 x 2048 x 1x200 при 60 макс. до 2 x 4096 x 2400 при 60 макс.
Интерфейс пользователя
Основное программное обеспечение для мероприятий• Приложение для настройки конфигурации и управления на базе интерфейса пользователя
• Поддержка нескольких платформ (Mac/Windows)
Главная панель управления мероприятием (доступна с 2015 г.)
API для создания собственных интерфейсов пользователя
Обработка и задержка
12 бит/цвет36 бит/пиксель
Задержка при обработке источников с прогрессивной разверткой составляет 1 кадр
Слои PIP (на шасси)
Свободное назначение слоев PiP и переход между источниками без прерываний• Режим 2K: 8 PiP или основных наложений без прерывания
• Режим DL: 4 PiP или основных наложения без прерывания
• Режим 4K: 2 PiP или основных наложения без прерывания
Микшер фона
Для каждого экрана PGM имеется микшер немасштабируемого фона без прерываний, поддерживающий полное разрешение целевого экрана• В качестве источника фона можно использовать любой источник транслируемого входного сигнала
• Генератор матового цвета
• Сохранение неподвижного изображения в качестве фона
Целевые экраны (одно шасси)
Восемь (8) программируемых выходов с возможностью настройки в качестве отдельных экранов или экранных панелей плиточного/смешанного типаПрограммируемые экраны
• Выход 4K◦ 2 отдельных экрана
◦ 1 смешанный (2 выхода)
• Выход Dual Link
◦ 4 отдельных экрана
◦ 2 смешанных
• Выход HD (2K)
◦ 8 отдельных экранов
◦ От 4 групп с 2 выходами (2 выхода на группу) до 1 группы с 8 выходами
Вспомогательные выходы
Определяются пользователем от 4 x 2048x1200 при 60 кадр./сек до 1 x 4K при 60 кадр./секВыход 4K
• 1 масштабированный выход Aux
Выход Dual Link
• 2 масштабированных выхода Aux
Выход HD (2K)
• 4 масштабированных выхода Aux
Плата многоэкранной визуализации
Выход 4K• 1 выход платы многоэкранной визуализации
Выход Dual Link
• 2 выхода платы многоэкранной визуализации
Выход HD (2K)
• 2 выхода платы многоэкранной визуализации
Сохранение неподвижного изображения
Неподвижные изображения, назначенные пользователем• Захват транслируемого изображения
• Загрузка с помощью файла PNG
Предварительные настройки
1000 предварительных настроек, задаваемых пользователемВозможность расширения (доступна с 2015 г.)
16 шасси E2 на одну системуВыход 4K
• Группа из 32 проекторовВыход Dual Link
• Группа из 64 проекторовВыход HD (2K)
• Группа из 128 проекторовШасси
4RUБлок питания с двойным резервированием
Модульная обработка с возможностью замены на месте и платы входов/выходов
Охлаждение с переменной скоростью потока
